凝汽器胶球清洗装置

产品描述：

　　凝汽器胶球清洗装置可在机组不减负荷的情况下清洗凝汽器冷却管，提高凝汽器的传热效果，防止汽轮机热效率因背压升高而降低，同时可防止冷却管因结垢而腐蚀，延长冷却管的使用寿命，是节能和改善劳动条件的理想设备。

　　凝汽器胶球清洗装置厂家提供的产品：

一、凝汽器胶球清洗装置用途

　　胶球清洗装置可在机组不减负荷的情况下清洗凝汽器冷却管，提高凝汽器的传热效果，防止汽轮机热效率因背压升高而降低，同时可防止冷却管因结垢而腐蚀，延长冷却管的使用寿命，是节能和改善劳动条件的理想设备。

二、凝汽器胶球清洗装置系统组成

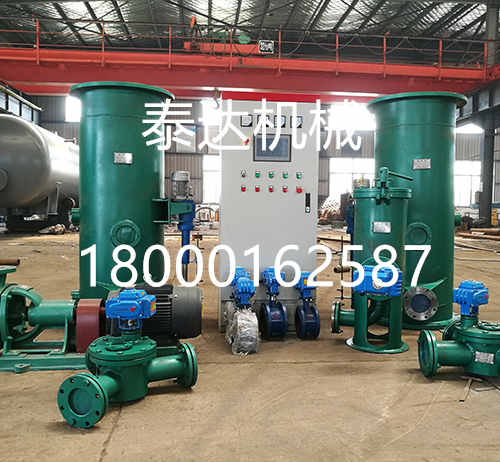

　　本装置由收球网、二次滤网（其类型、结构另页介绍）、装球室、胶球输送泵和电气控制柜等部件组成。对大机组采用单元制系统即凝汽器每一侧使用收球网、装球室、胶球输送泵各一台；对于小机组通常采用共用制系统即凝汽器两侧共用装球室、胶球输送泵各一台，收球网、二次滤网、分汇器等每侧各一台。

三、凝汽器胶球清洗装置工作原理

　　选用合适的海绵胶球，球的湿态直径比冷却管内径略大一点（约1-2mm），且湿态比重与水相近。将海绵胶球从装球室手孔处放入装球室内，数量为凝汽器进水室冷却管数的7%～13%。然后启动胶球泵，打开系统中的控制阀门，在胶球泵的作用下，胶球就在比循环水进口压力略高一些的水流带动下，送入循环水进水管，随着循环水的流动，胶球进入凝汽器水室。因胶球是一个多维微孔柔软的弹性体，在循环水进出口压力差的作用下，被挤压通过冷却管，对冷却管内径进行一次擦洗，使管内壁污垢随水流带出，胶球通过凝汽器管后与循环水一起进入收球网，在收球网板的阻挡下，把胶球分离出来，随后被胶球输送泵抽出，再进入装球室。如此循环，胶球连续自动擦洗凝汽器冷却管内壁使之保持清洁。

四、凝汽器胶球清洗装置各组成设备介绍

1、收球网

　　收球网是凝汽器胶球清洗装置中回收胶球的关键设备，它安装在凝汽器循环水的出水管路中，从凝汽器出来的循环水和胶球经过收球网后，循环水自收球网板流出，而胶球被收球网收回，并由胶球引出管流进胶球输送泵送入装球室，供再循环使用。

　　我单位凝汽器胶球清洗装置厂家设计生产的第二代收球网，采用了最新结构及国外先进技术设计。

型号说明：

改型设计次数：用罗马数字Ⅰ，Ⅱ，Ⅲ，……。

公称通径（mm）：用阿拉伯数字表示。

特征：D─单板型；Q─强力输送型；L─漏斗型。

名称：S─收球网（活动栅格）。

2、装球室

　　装球室是凝汽器胶球清洗装置中用于加球、收球、换球及观察胶球运行情况的一种设备。它由外壳、漏斗、切换阀等组成，并配有观测窗、放汽放水阀门等。

型号说明：

改型设计次数：用罗马数字Ⅰ，Ⅱ，Ⅲ，……。

容积（L）：用阿拉伯数字表示。

特征：Q─ 切换阀；S─ 双球阀。

名称：Z─ 装球室。

3、胶球输送泵

　　胶球输送泵是一种无障碍离心泵，是发电厂凝汽器胶球清洗装置中使用胶球进行不断循环的动力设备。在输送胶球的过程中不产生堵塞和切损胶球现象，除适用于输送胶球外，还适用于输送磨耗性小含固态物质的混合液。

　　型号说明：

改型设计次数：用罗马数字Ⅰ，Ⅱ，Ⅲ，……。

扬程（m）：用阿拉伯数字表示。

名称：JQ─胶球泵。

特征─泵进口公称通径（mm）：用阿拉伯数字表示。

4、分汇器

　　分汇器是一个三通（管）阀。通过其中导向板的切换可使胶球进入需要清洗的一侧凝汽器中。它也可作为收球网胶球引出管的汇合和胶球管的分流三通管使用。

　　型号说明：

改型设计次数：用罗马数字Ⅰ，Ⅱ，Ⅲ，……。

主管/支管公称通径（mm）：用阿拉伯数字表示。

名称：FH─分汇器。-凝汽器胶球清洗装置厂家
